JP智能型综合配电柜

零售价
0.0
市场价
浏览量:
1000
产品编号
B012
数量
-
+
库存:
0
产品描述
参数

产品介绍

        JP智能综合配电柜,是一种集电能分配、 计量、保护、控制、无功补偿于一体的新型综合控制柜。广泛应用于变电站、厂、工矿企业、大型电厂、石油、化工企业、大型钢厂、高层建筑动力中心、无功补偿、计量、电能分配等场合。

  JP智能低压综合配电柜符合GB7251.1-2005、GB/T15576-2008、 GB/T7251.8-2005等标准要求。

使用环境条件

        海拔高度不超过2000m。

  周围空气温度不高于45°C ,在24H内平均温度不超过35°C ,最低气温不低于-40°C。

  相对湿度日平均值不大于95% ,月平均值不大于90%。

  周围环境没有火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动的场所。

  地震烈度不超过8度。

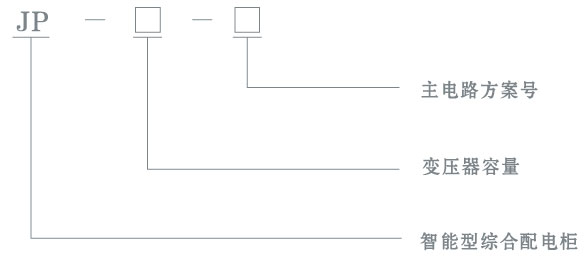

型号及含义

结构特点

       配电柜的柜体采用2.0mm 304不锈钢板,外形有类似房屋带有檐口的顶盖,使雨水不能停留箱顶,左、右两侧有通风窗,窗内装有丝网,既能散热,又能防止小动物进入箱体,箱体防护等级不低于IP44。

  配电柜组成部分分别为:进线计量单元、控制单元、出线单元及无功补偿单元,前、后两部分中间用隔板隔开,形成几个独立的工作室,可以防止故障扩展;进出线可以从侧面布线,也可以从底部布线。

  配电柜按三相五线制设计,接地与零线分开,柜体有可靠的接地装置,配电柜采用保护电路,实现防漏电保护。保护电路由单独的保护导体及导电结构件组成。所有电器元件的金属外壳以及金属手操机构,均采用金属螺钉和导线连接于已经接地的镀锌金属构件上。

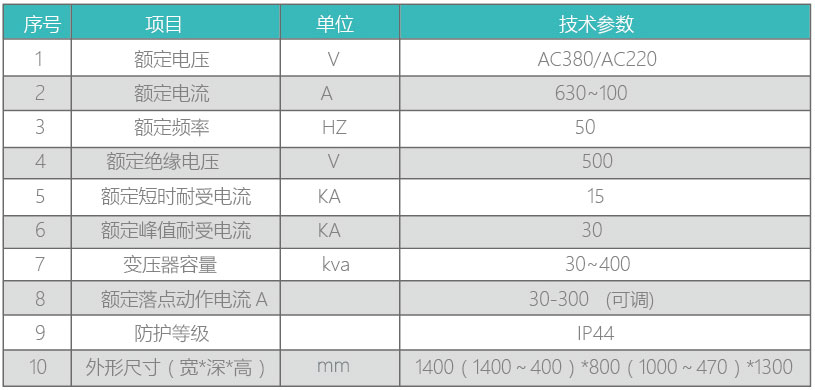

主要技术参数

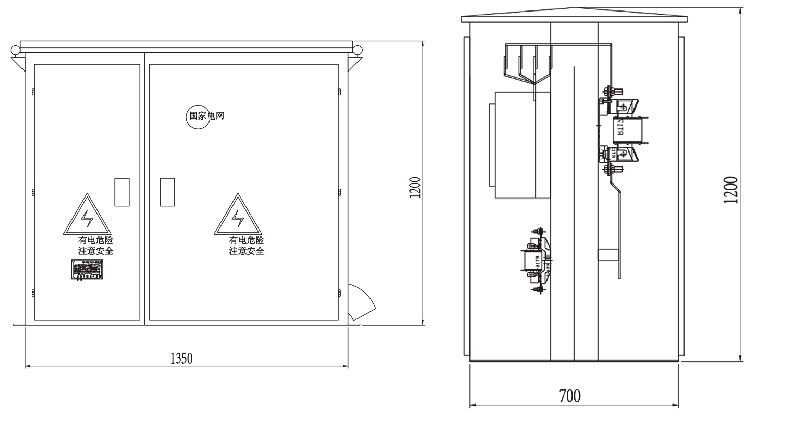

开关柜外形及尺寸
