MNS低压抽出式开关柜

零售价
0.0
市场价
浏览量:
1000
产品编号
B008
数量
-
+
库存:
0
产品描述
参数

产品介绍

        本低压开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所,作为交流50~60hz 、额定工作电压660v及以下电力系统配电设备的电能转换和电能消耗的控制设备。

  本装置符合IEC439、VDE0660、 GB7251、 JB/T9661、 IEC529等标准要求。

使用环境条件

        海拔高度不得超过2000m。

  环境温度不高于+40°C ,不低于-10°C ,并且在24h内平均温度不得高于+35°C。

  周围环境日相对湿度在+40°C时不超过50%,在较低温度时,允许有较高的相对湿度(例如+20°C时为90% )。

  运行地点无导电或爆炸尘埃、无腐蚀金属和破坏绝缘的气体或蒸汽。

  设备安装垂直面的斜度不超过5度。

  地震烈度不超过8级。

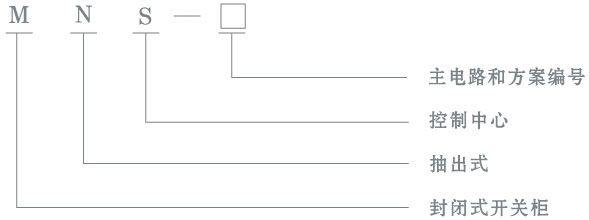

型号及其含义

结构特点

        基本柜架为组合式装配结构,所有结构件都作镀锌处理,设计紧凑,以较小的空间能容纳较多的功能单元结构,通用性强,组装灵活,以25mm为模数的C型材能满足各种结构型式防护等级及使用环境的要求。

  采用标准模块设计分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装,以200余种零件可以组成不同方案的柜架结构和抽屉单元。

  上、下层抽屉之间都有带通风孔的镀锌金属隔板相隔离,抽屉四周均为阻燃型工程塑料隔板,故相临回路之间有较强的绝缘隔离作用。

  可配置二组主母线,安装在开关柜的主母线室,二组母线可分别安装在柜后上部及下部,根据进线需要,上、下二组母线可分别采用不同或相同截面的材料,二者既可单独供电,又可用作后备电源,也可将主母排放置于柜的上部母线室中。

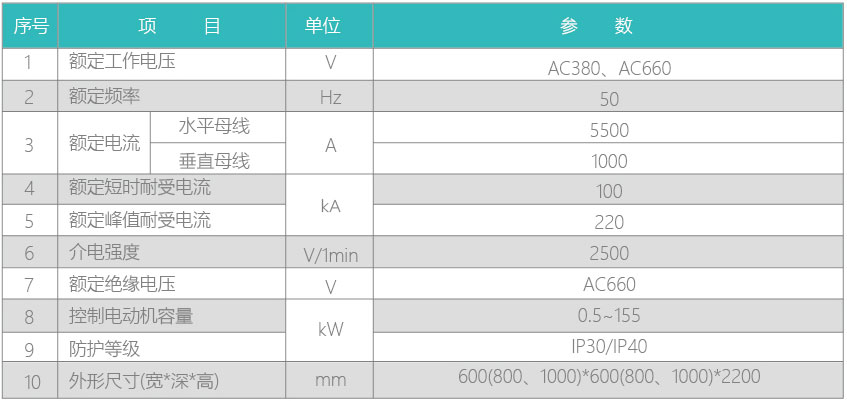

主要技术参数

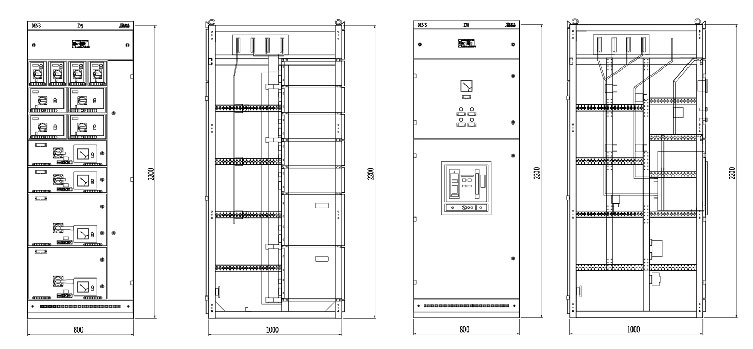

开关柜外形及尺寸
