YB6系列预装式变电站(美式箱变)

零售价
0.0
市场价
浏览量:
1000
产品编号
B002
数量
-
+
库存:
0
产品描述
参数

产品介绍

        YB□系列预装式变电站适用于7.2KV和12KV环网供电、双电源供电或终端供电系统中,作为高压配电计量、补偿控制和保护装置。预装式变电站内除装有变压器外,高压侧还装有四工位负荷开关、二工位负荷开关、后备保护熔断器及插入式熔断路器,低压侧按用户要求装配控制电器、配电电器、补偿装置及电能计量表等。

  YB□系列预装式变电站可用于室内,也可用于室外,广泛应用于工业园区、居民小区、商业中心及高层建筑等各种场所。

使用环境条件

        环境温度:最高气温+40℃;最低气温-25℃。

  海拔:不超过1000米(超此范围另行设计)。

  湿度:日平均值不大于95%;月平均值不大于90%。

  安装地点倾斜度:不大于3度。

  风压:不大于70Pa(相当35m/s)。

  防震水平:水平加速度0.4m/s2;垂直加速度0.15m/s2。

  地震烈度:8度。

  安装环境:周围空气未受腐蚀性、可燃性气体及水蒸气等明显污染,安装地点无剧烈震动。

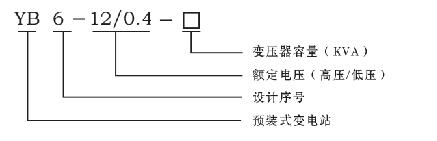

型号及其含义

结构特点

        该系列产品箱体结构分为前、后两部分。前面为高低压操作间隔,高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油温计、油位计、放油阀;低压间隔内包括低压端子。后面为注油箱体及散热片,变压器绕组和铁芯、高压负荷开关及保护用熔断器都在储油箱中。

性能特点

        体积小,结构紧凑,仅为国内同容量箱变的1/3左右。

  全密封、全绝缘,无需绝缘距离,可靠,保证人身安全。

  既可用于环网,又可用于终端,转换十分方便,提高了供电的可靠性。

  损耗小,低于国内S9型变压器损耗。

  电缆接头可操作200A负荷电流,在紧急情况下可作为负荷开关操作,并具有隔离开关的特点。

  采用双熔丝保护,降低了运行成本。插入式熔断器熔丝为双敏熔丝(温度、电流)。

  采用了△/Y接法及三相五柱式结构,优点是电压质量高、中性点不漂移、箱体不发热、噪音低、防雷性好。

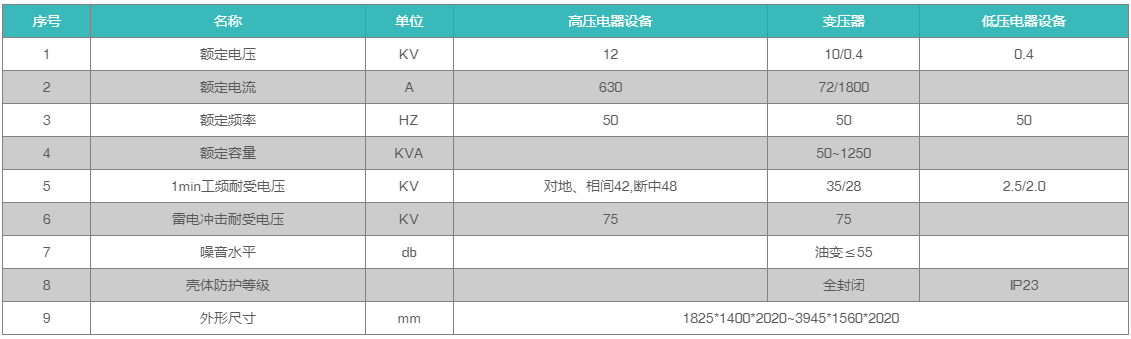

主要技术参数

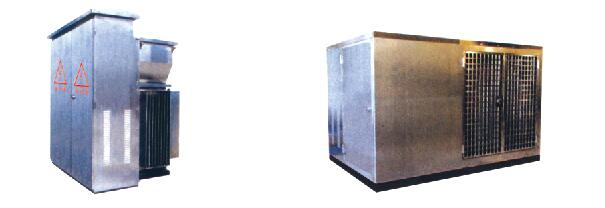

产品样式

        标准型美式变电站

  该系列预装式变电站外壳材质选用优质冷轧钢板,箱体结构为拼装式。箱体表面采用了先进工艺进行防腐处理。首先经过一道表面预处理工序,然后再进行静电粉沫和涂覆工序。

  不锈钢外壳美式变电站

  该系列预装式变电站外壳材质选用优质不锈钢板,极大提高了箱变的防腐性能。采用不锈钢蜂窝式双层结构,具有良好的隔温及散热功能;科学的设计,精湛的加工工艺,使不锈钢外壳美式箱变充满典雅现代气息;箱体可采用亮光或亚光,还可以根据客户要求喷涂成各种颜色。
