产品介绍

        CCX型母线槽是由金属板为保护外壳、导电排、绝缘材料及有关附件组成的母线系统，产品应用在交流三相四线与三相五线制，频率通常在50- 60HZ的范围内，额定电压是690V，额定工作电流在250-5000A的供配电系统，适用于工矿、企事业以及高层建筑里面供配电装置的辅助装置。它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修，寿命时间长等优点。按绝缘方式，可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。

使用环境条件

       海拔高度不得超过200m。

　　环境温度不高于+40°C，不低于-5°C，并且在24h内平均温度不得高于+35°C。

　　周围环境日相对湿度在+ 40°C时不超过50%，在较低温度时，允许有较高的相对湿度(例如+20°C时为85% )。

　　运行地点清洁无尘埃、无腐蚀金属和破坏绝缘的气体或蒸汽。

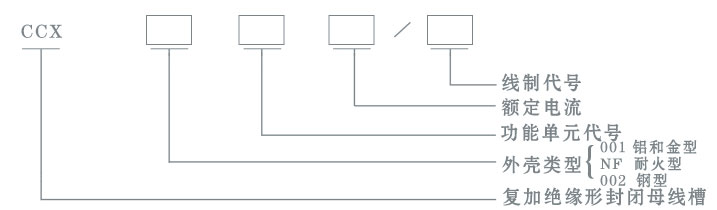

型号及含义

母线槽分类

        高强度封闭式母线槽

　　高强度母线槽其工艺制造不受板材限制，外壳做成瓦沟形式，使母线机械强度增加，母线水平段可生产至13m长。

　　由于外壳做成瓦沟形式，坑沟位置有意将母线分隔固定，母线之间有18mm的间距，线间通风良好，使母线槽的防潮和散热功能有明显的提高，比较适应南方气候；由于线间有一定的空隙，使导线的温升下降，这样就提高了过载能力，并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多，因此在同规格比较时，它的导电排截面必须比密集绝缘插接母线槽大。

　　高强封闭母线槽既能承受较强的电动力，又具有较好的散热性能，大大提高了其载荷能力，并且还解决了大跨度安装无法支撑吊装的困惑。

　　采用高强密封结构设计，一般防护等级为IP40，特殊要求可达IP54。外壳防护已通过国家权威部门检测并认定母线系统可承受3750V的工频耐压，1min无击穿闪络。母线系统在以额定电流正常工作时，温升不高于接头处60K、外壳30K、槽内40K。

　　密集绝缘插接母线槽

　　密集型母线槽插接口装置十分灵活和简单，能够安装很多的插口，通用性非常的强，在调整用电装置位置的时候，不用变动供电系统，布线灵活。

　　密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，拥有非常强的绝缘性能，在遇火的时候没有毒气散发，利于环保。

　　密集型母线槽相和相以及相和外壳都会紧贴在一块，所以可以承受非常大的电动应力以及热应力，同时可以把导电排所出现的热量快速的散发，载流量非常的大。接头使用绝缘螺栓进行紧固而且使用双连接铜排连接，很好的增加了接头接触的面积，很大程度上减小了接头部位温升，散热能力非常强。

　　空气式插接母线槽

　　空气型母线槽外壳采用优质高强度冷轧钢一次冷轧成波纹结构，不仅外形美观大方，更大大增强母线槽的机械强度和系统的动热稳定性，可有效解决施工现场大跨距安装的难题。空气型母线槽插孔处设计了安全防护挡板，只有防护挡板拉开时插接箱才能接入，有效防止了插口处灰尘和异物的进入，从而提高了母线槽的防护性，防止误操作，使母线的安全性得到了极大的提高。

　　外壳防护等级有IP40~IP54，可根据安装使用环境灵活选择，达到母线槽经济输电的效果。
